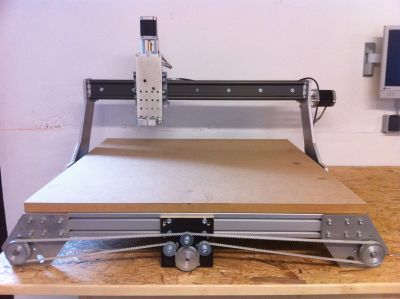

WoodPecker ALU

Die Fräse WoodPecker ALU ist eine eigene Weiterentwicklung der WoodPecker. Die WoodPecker ALU ist entstanden, weil die Nachfrage nach größeren Bearbeitungsbereichen aufgekommen ist. Bei diesen Ausmaßen hat Holz als Material nicht mehr die benötigte Stabilität, bzw. müsste aufwendiger unterstützt werden.

Auch bei der WoodPecker ALU wurde auf eine einfache Bauweise und möglichst geringer Anzahl Bauteile geachtet.

Die beiden X-Achsen, hier vor und zurück, werden über einen Mittelmotor und Zahnriemen auf beide Seiten synchronisiert. Daher gibt es im Ernstfall keine ungleichmäßigen Schrittverluste mehr, und es wird nur eine 3-Kanal und nicht eine 4-Kanal Schrittmotorsteuerung benötigt.

Die gesammte Konstruktion besteht aus massiven 80x80 mm Aluprofilen, die mit den Füßen (gelaserte 10mm Alubleche) verwindungssteif verbunden werden. Mit dieser Konstruktion besteht auch die Möglichkeit, die X- und Y-Achsen nach individuellen Wünschen zu erweitern.

An allen Achsen sind Gewindestangen von Typ TR12x3 mit einer spielfreien Kunststoffmutter verbaut. Somit besteht auf jeder Achse mit einem Standardmotor mit 200 Steps/U eine physikalische Auflösung von 0,015 mm ohne Microstepping. Mit z.B. 1/8 Microstepping wird eine Auflösung von 0,001875 mm erreicht.

Verfahrwege (ca.):

X: 590 mm
Y: 680 mm
Z: 110 mm
